1. Koja je osnovna svrha dizajna i ključna prednost Hastelloy B-2 u konfiguraciji spiralne cijevi?

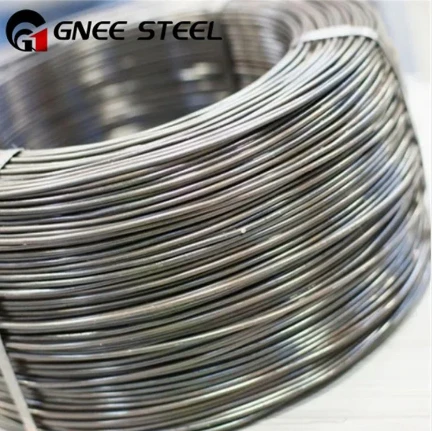

Hastelloy B-2 spiralna cijev je dizajnirana za visoko efikasan prijenos topline unutar kompaktnog otiska, posebno u korozivnoj uporabi. Njegova svrha je da funkcionira kao osnovni element za izmjenu topline u opremi gdje se procesni medij mora zagrijavati, hladiti ili kondenzirati, ali tekućine agresivno reduciraju kiseline poput hlorovodonične, sumporne ili fosforne kiseline.
Ključna prednost je kombinacija neuporedive otpornosti na koroziju u ovim okruženjima sa poboljšanom toplotnom efikasnošću koju obezbeđuje namotana geometrija. Duga, neprekidna dužina unutar ograničenog omotača maksimizira površinu za prijenos topline dok minimizira prostor, pad pritiska i broj potencijalnih tačaka curenja (zavarenih spojeva) u poređenju sa ravnim-snopom cijevi.
2. U kojim se specifičnim vrstama opreme za izmjenu topline najkritičnije koristi B-2 spiralna cijev?
B-2 spiralna cijev je odlučujuća komponenta u nekoliko kritičnih dijelova procesne opreme:
Coil-Izmjenjivači topline na namotavanje (CWHE): Prva primjena. Dugi, kontinuirani namotaji B-2 cijevi su precizno namotani u više slojeva oko centralnog jezgra unutar ljuske pod visokim pritiskom. Ovaj dizajn efikasno podnosi ekstremne temperaturne razlike i visoke pritiske, što ga čini idealnim za zahtjevne usluge kao što su:
Hladnjaci/rashladnici kiselina: Hlađenje vrućih tokova koncentrisane hlorovodonične kiseline.
Grejanje/hlađenje omotača reaktora: Pruža preciznu kontrolu temperature reaktorima koji rukuju korozivnim hemikalijama.
Kondenzatori i reboileri u kolonama korozivne destilacije.
Bajonetni grijači: Jednostruka ili dvostruka cijev namotaja umetnuta u posudu ili cijev za zagrijavanje korozivnih tekućina direktno uranjanjem.
Zavojnice posude sa omotačem: Zavojnice zavarene unutar ili izvan zidova posude za grijanje ili hlađenje sadržaja posude.
3. Koji su ekstremni izazovi u proizvodnji u proizvodnji i namotavanju Hastelloy B-2 spiralne cijevi?
Izrada funkcionalne zavojnice B-2 pomera granice metalurgije i mašinstva zbog osetljivosti legure.
Hladno savijanje i otvrdnjavanje: Cev mora biti savijena do uskog radijusa (korak zavojnice). Brzo i ekstremno stvrdnjavanje B-2 može uzrokovati pucanje ili pretjerano vraćanje tokom namotavanja. Ovo zahtijeva:
Specijalizovane, kompjuterski{0}}kontrolisane mašine za namatanje koje primenjuju glatku, konzistentnu silu.
Nosač trna ili unutrašnje savijanje pijeska/tereta radi sprječavanja kolapsa i kontrole deformacije.
Potencijal za među-fazijsko žarenje tokom više-slojnog namotavanja cijevi sa vrlo debelim-zidovima, iako to ponovo uvodi rizik od senzibilizacije ako nije savršeno kontrolirano.
Upravljanje senzibilizacijom: Energija deformacije od savijanja stvara toplinu. Ako temperatura cijevi poraste u rasponu od 550–1065 stepeni (1020–1950 stepeni F) tokom namotavanja, može postati lokalno senzibilizirana i lomljiva. Namotavanje je stoga hladna-operacija koja se mora pažljivo pratiti i hladiti.
Integritet zavara za duge dužine: Zavojnice se često prave zavarivanjem više dužina prije namotavanja. Svaki uzdužni autogeni zavar (često laserski ili orbitalni TIG) mora biti besprijekoran, jer će svaki defekt biti napregnut tokom savijanja i može dovesti do curenja u gotovom kolutu . 100% radiografija ovih zavara je standardna.
4. Kako se inspekcija, testiranje i certifikacija B-2 spiralne cijevi razlikuje od one ravne cijevi?
Certifikacija je daleko sveobuhvatnija, jer cijev mora biti kvalifikovana i kao granica pritiska i kao fabrikovana komponenta.
Izvan standardnog MTR cijevi: Zahtijeva potpunu sljedivost (toplotni broj) i kemijski/mehanički certifikat prema ASTM B622 (bešavno) ili B626 (zavareno).
Kritična ne-nedestruktivna ispitivanja (NDE):
100% vrtložna struja ili ultrazvučno ispitivanje: preko cijele dužine cijevipre namotavanjaza otkrivanje bilo kakvih uzdužnih ili poprečnih nedostataka koji bi se mogli širiti tokom savijanja.
Savršenstvo dimenzija: Precizno mjerenje OD, debljine stijenke i ovalnosti je ključno, jer varijacije utiču na konzistentnost namotaja i konačno uklapanje u omotač izmjenjivača.
Post-Provjera valjanosti namotavanja: Nakon namotavanja, kritične inspekcije uključuju:
Testiranje curenja helijuma cijele zavojnice pod vakuumom za otkrivanje curenja rupica.
Ispitivanje penetrantima boje (PT) na krajnjim vanjskim i unutrašnjim krivinama, koje doživljavaju najveći stres.
Završni hidrostatski test završenog sklopa zavojnice pri 1,5x projektnom pritisku.
Certifikacija zavojnice kao proizvedene stavke: Proizvođač daje "Izvještaj o podacima o zavojnicama" koji uključuje sve certifikate materijala, NDE izvještaje, dijagrame namotaja i zapise o ispitivanju tlaka, tretirajući zavojnicu kao gotov dio pod pritiskom.
5. Koji su primarni načini kvara za B-2 zavojnice u upotrebi, i kako se oni sprječavaju tokom projektovanja i rada?
Načini kvara su specifični za namotanu konfiguraciju i tešku uslugu.
Pucanje izazvano vibracijama-umorom: U strujanju sa strane ljuske{1}}cijevi mogu vibrirati ("pjevanje cijevi"), što dovodi do zamornih pukotina na tačkama oslonca ili najužeg savijanja. Prevencija uključuje pedantan mehanički dizajn s adekvatnim nosačima cijevi, izbjegavanje brzina protoka koje izazivaju vibracije i osiguravanje odgovarajuće napetosti tokom namotavanja.
Pucanje od korozije pod naprezanjem (SCC): Dok je B-2 visoko otporan na hlorid SCC, zaostala naprezanja od namotaja, u kombinaciji sa određenim zagađivačima (npr. politionske kiseline, vrući alkalni sulfidi), mogu predstavljati rizik. Prevencija se oslanja na ublažavanje naprezanja nakon namotavanja, iako je ovo delikatna termička operacija za B-2 i često se izbjegava u korist robusne kontrole procesa kako bi se isključili zagađivači.
Korozija-Erozija na ulaznim krivinama: Visoka-tečnost koja potencijalno čvrsta{2}}sadrži tečnost može uzrokovati ubrzano stanjivanje zida na prvoj krivini gdje se smjer toka naglo mijenja. Prevencija uključuje:
Dizajn: korištenjem debljih{0}}cijevnih stijenki na ulaznom dijelu ili ugradnjom zaštitnih prstenova.
Rad: Kontrolisanje brzine fluida i filtriranje čvrstih materija.
Diferencijalna termička ekspanzijska naprezanja: U više-slojnoj zavojnici, različiti slojevi mogu doživjeti različite temperature, što dovodi do blokiranih-termičkih naprezanja. Ovim se upravlja naprednim termičkim modeliranjem tokom projektovanja kako bi se predvidjeli naprezanja i specificirali odgovarajući razmaci namotaja i potporni sistemi.
Zaključak: Hastelloy B-2 zavojna cijev nije samo cijev koja je savijena; to je visoko konstruirana, precizno izrađena komponenta koja omogućava prijenos topline u nekim od najkorozivnijih procesa na zemlji. Njegova uspješna primjena ovisi o dubokom razumijevanju međudjelovanja između izazovne metalurgije B-2 i složenih mehaničkih naprezanja izazvanih namotanom geometrijom. Predstavlja vrhunac specijalizirane proizvodnje gdje se spajaju inženjering korozije i mehanički dizajn.
